MS220系列热电偶

产品特点:
MS220系列工业用热电偶作为温度测量传感器,通常与温度变送器,调节器以及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0℃~1800℃范围内的液体、蒸汽和气体介质以及固体表面的温度.

产品描述:
热电偶的工作原理是,两种不同成份的导体两端经焊接形成回路,直接测温端叫工作端,接线端子端叫冷端,也称参比端。
当工作端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。
装配热电偶通常由接线盒、绝缘套管、接线端子、热电极等组成结构,并配以各种固定装置组成。

技术指标:
电气出口:M20x1.5 / 1/2NPT
精度等级:I 、 II
防护等级:IP65
公称压力:最高10MPa

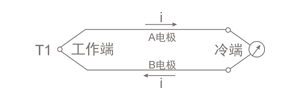

热电偶工作原理示意图


测温范围和准确度

热电偶类别 代号 分度号 测量范围 基本误差限
镍铬-康铜 MS220-E E 0-800℃ ±0.75%t
镍铬-镍硅 MS220-K K 0-1300℃ ±0.75%t
铂铑13-铂 MS220-R R 0-1600℃ ±0.25%t
铂铑10-铂 MS220-S S 0-1600℃ ±0.25%t
铂铑30-铂铑6 MS220-B B 0-1800℃ ±0.25%t
注:式中“t”为感温元件的实测温度绝对值


热电偶时间常数

热惰性级别 时间常数(秒) 热惰性级别 时间常数(秒)
90-180 10-30
30-90 <10

◆热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶最小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
◆绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)
◆高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

规定的长时间使用温度(℃) 试验温度(℃) 绝缘电阻值(Ω)
≥600 600 72000
≥ 800 800 25000
≥1000 1000 5000




下载MS220系列热电偶详细资料(PDF)>>
